Buisvormige membranen

Tubulaire membranen
Tubulaire membranen zijn niet zelfdragend en zitten aan de binnenkant van een buis gemaakt van dragermateriaal. Dit dragermateriaal is de steunlaag voor het membraan. Omdat het membraan aan de binnenkant van de buis zit, worden tubulaire membranen bijna altijd van binnen naar buiten (inside-out) doorstroomd (Fig. 5). De hechting van het membraan aan de steunlaag is namelijk de zwakste schakel. De diameter van tubulaire membranen is in de range van 5 tot 15 mm. Door het grote doorstroomde oppervlak is de kans op verstopping van tubulaire membranen gering. Nadeel is de lage pakkingsdichtheid resulterend in hoge moduleprijzen.

Capillaire membranen
Bij capillaire membranen is het membraan de selectieve barrière en bezit het voldoende sterkte om het drukverschil dat benodigd is voor filtratie te weerstaan. Capillaire membranen worden daarom ook zowel van binnen naar buiten (inside-out) als van buiten naar binnen (outside-in) doorstroomd. De diameter van capillaire membranen is veel kleiner dan bij tubulaire membranen. De diameter bedraagt 0,5 – 5 mm. De kans op verstopping van capillairen is hierdoor groter, de pakkingsdichtheid is veel groter (Fig.6).

Holle vezel membranen

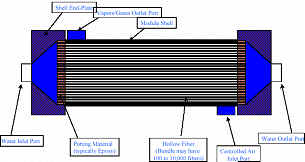

Holle vezel membranen zijn membranen met een kleine diameter van 0.1 µm. Als gevolg van deze kleine diameter is de verstoppingkans van deze membranen hoog. Alleen water met een laag zwevend stofgehalte kan behandeld worden. De pakkingsdichtheid van holle vezel membranen is hoog. Holle vezel membranen worden bijna alleen maar gebruikt bij de nanofiltratie en omgekeerde osmose toepassingen (Fig. 7).

Vlakke membranen
