Automatisch elektrische zelfreinigend screenfilter

Technische aspecten

• Maximale water temperatuur: 65^o C, hoge temperatuur tot 95 ^oC beschikbaar.
• Maximale flow: 30 m³/h tot 200 m³/h.
• Filtratie: 120 micron (standaard) beschikbaar van 10 tot 3000 micron.
• Waterverbruik: 8 liter per spoelbuurt.
• Spoeltijd: 10 seconden.
• Benodigde druk: minimaal 1 bar en maximaal 10 bar, druverlies bij het terugspoelen; 0,1 bar.
• Minimale flow: 80 liter

Werking

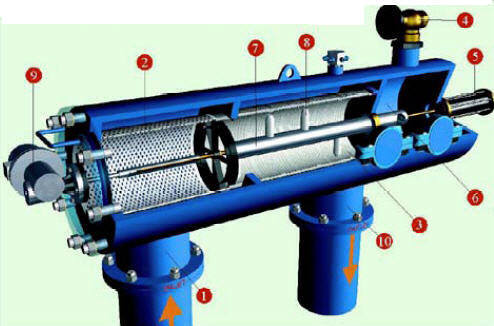

Het water gaat het filter binnen via de inlaat (1) en gaat door het groffilter (2) dat fungeert als een eerste opvang voor grote deeltjes. Hierna bereikt het water een fijnfilter (3), wat de flow verder reinigt door kleine deeltjes van het water te scheiden. Naarmate hier meer water door stroomt, wordt de screen vervuild.

Wannneer het drukverschil door de vervuiling op de screen de waarde bereikt die is ingesteld in de drukverschilindicator, komt er een serie processen in het filter op gang die ervoor zorgen dat de terugspoelcyclus gaat lopen, terwijl het water door het systeem blijft stromen. Het controlemechanisme brengt een signaal over voor een tien seconden durende terugspoelcyclus. De terugspoelklep (4) opent, de druk komt vrij bij de hydraulische zuiger (5) en het water stroomt naar buiten. De druk in de hydraulische kamer (6) en de spoelpijp (7) is significant verminderd wat leidt tot een zuigingsproces via de spoelnozzel (8) naar de spoelpijp (7) en van daar naar de hydraulische kamer (6) door de terugspoelklep (4) naar buiten. De elektrisce motor (9) roteert gelijktijdig de spoelpijp (7) om zijn as. De druk in de zuiger (5) is gedaald naar de normale druk en de hoge druk binnenin het filter veroorzaakt lineaire beweging van de spoelpijp. De combinatie van de lineaire beweging en de rotatie reinigt efficient het gehele oppervlak van de screen (3).

Aan het einde van de tien seconden durende cyclus gaat de terugspoelklep (4) dicht en stopt ook de elektrische motor. De verhoogde druk zorgt ervoor dat de hydraulische zuiger terugkeert in de oorspronkelijke positie. Het filter is nu klaar voor de volgende cylcus, zodat er schoon en gefilterd water door de uitlaat (10) blijft stromen.

De tien seconden terugspoelcyclus hervat wanneer het verschil in druk de waarde heeft bereikt die ingesteld staat op de hiervoor bestemde indicator. Als het drukverschil onveranderd blijft na een cyclus, start een volgende cyclus na een pauze van 25 seconden.

• Het filter kan water met veel slib behandelen.
• Het filter kan het slibgehalte van water aanzienlijk verminderen (van 10% naar 1%).
• Het filter kan deeltjes tot 10 micron verwijderen (een zandfilter kan deeltjes tot 50 micron verwijderen).


Nadelen

• Er kan geen biologische filtratie plaatsvinden.
• Er kan geen chemische filtratie plaatsvinden, ontijzering met behulp van deze filter is dan ook geen optie.
