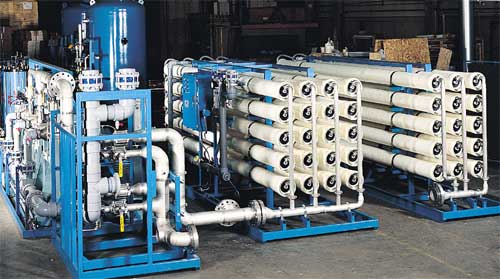

Ontziltingsinstallatie

De gehele ontziltingsinstallatie bestaat uit een voorbehandelingsysteem, een ontzoutingsysteem en een nabehandelingsysteem. Een hogedrukpomp verhoogt de voedingswaterdruk van de benodigde werkdruk. De werkdruk ligt aanzienlijk boven de osmotische druk om een goede stroming door het membraan te bewerkstelligen. Een hoge werkdruk zal resulteren in een grotere hoeveelheid geproduceerd water. De druk in de membranen wordt gecontroleerd door een hogedrukschakelaar. In de installatie zijn doorstroommeters (flowmeters) en drukmeters opgenomen voor het instellen en controleren van het proces. Verder zijn er een aantal beveiligingen opgenomen, zoals een lagedrukschakelaar en een EC-meter met een EC-beveiliging.

Het ontzoutingsgedeelte van de ontziltinginstallatie bestaan uit een set omgekeerde osmose membranen die in een aantal drukvaten zitten, die vervolgens op een bepaalde manier opgesteld staan. Het voedingswater wat in de module gepompt wordt, wordt gescheiden in een laag zouthoudend product en een hoog zouthoudend product. Het laag zouthoudende product wordt permeaat genoemd en het hoog zouthoudende product wordt aangegeven met het concentraat. De concentraatstroom wordt geregeld door een drukklep die zich bij de concentraatstroom bevind. De concentraatklep regelt het percentage aan voedingswater dat de module via de concentraatstroom verlaat.

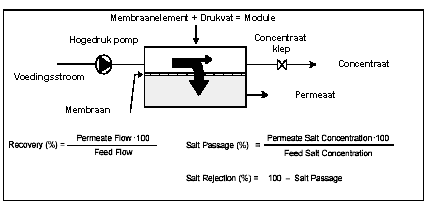

Schematische afbeelding van een membraanelement met drukvat

In het geval van een spiraalgewonden module waar zich meerdere membranen in het drukvat bevinden, stroomt het voedingswater in het drukvat en door de kanalen van de spiraalwindingen in het element. De spiraalgewonden membranen in het drukvat die met elkaar verbonden zijn, zorgen ervoor dat het voedingswater steeds meer geconcentreerd wordt. Als het concentraat het laatste membraan passeert komt het vervolgens bij de drukklep waar de druk wordt vrijgelaten. Het permeaat van elk element wordt verzameld in de buis die zich in het midden van elk spiraalgewonden membraan bevind. Buiten het drukvat zit een pijp geïnstalleerd die het permeaat opvangt wat uit de spiraalgewonden membranen komt.

Een specifiek voordeel van spiraalgewonden eenheden is dat zij aan elkaar geschakeld kunnen worden binnen een enkel drukvat. Dit betekent dat het voedingswater meerdere malen door een membraan geleid wordt met het één buizensysteem. Met betrekking tot holle vezel modules moet elk van de holle vezel eenheid een aparte aan en afvoer hebben voor het voedingswater, permeaat en het concentraat. Bij installaties die op grote schaal worden gebouwd is een beduidend percentage aan systeemkosten die in het buizennet zitten.

* grafische afbeeldingen zijn van FILMTEC membranes
