Vlakke membranen

Spiraal gewonden membranen

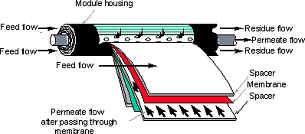

Bij spiraal gewonden membranen wordt een aantal membraanvellen met daartussen spacers rond een centraal gesitueerde afvoerbuis voor permeaat gerold. Hierdoor neemt de pakkingsdichtheid van deze membranen sterk toe. De hoogte van het voedingskanaal is gering waardoor grote kans op verstopping ontstaat. Toepassing van deze membranen is alleen bij nanofiltratie en omgekeerde osmose.

Kussen membranen
Membranen die gebruik maken van vlakke platen worden kussen membranen genoemd. Het kussen bestaat uit twee membranen die als een kussen aan elkaar zijn gemaakt. In het kussen is een ondersteuningsplaat geplaatst die zorgt voor de stevigheid. In een module zijn meerdere kussens geplaatst die afhankelijk van het zwevende stofgehalte van het water op een afstand van elkaar geplaatst worden. Het water stroomt van binnen naar buiten door de membranen. Permeaat wordt via drains uit de ruimte tussen de membranen afgevoerd. (Verberk, 2001)

Buisvormige membranen
