Een ontziltingsinstallatie bestaat uit een voorbehandelingssysteem, een ontziltingsunit en een nabehandeling. -drukpomp verhoogt de voedingswaterdruk tot de vereiste werklast. De belasting is aanzienlijk hoger dan de osmotische druk om een goede doorstroming door het membraan te bewerkstelligen. Een hogere werklast zal resulteren in een grotere hoeveelheid behandeld water. Een ontziltingsinstallatie
Een hogedrukschakelaar regelt de druk in de membranen. De installatie bevat ook flowmeters en drukmeters voor procesregeling. Verder zijn er een aantal veiligheidsmaatregelen zoals een lagedrukschakelaar en een geleidbaarheidsmeter met een veiligheidsbarrière. |

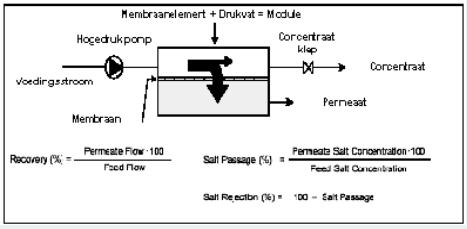

Ontziltingsinstallatie
|
Membrane element met drukvat
|
De ontziltingseenheid in een ontziltingsinstallatie bestaat uit een aantal Omgekeerde Osmose-membranen in meerdere drukvaten, die in een bepaalde volgorde zijn geplaatst. Het voedingswater dat in de module wordt gepompt, wordt gescheiden in water met een laag zoutgehalte en water met een hoog zoutgehalte.
Het water met een laag zoutgehalte wordt ‘permeaat’ en het water met een hoog zoutgehalte wordt "concentraat" genoemd. De concentraatstroom wordt geregeld door een drukvat, dat in het concentraat wordt geplaatst. Het drukvat regelt het percentage voedingswater dat de module verlaat via de concentraatstroom. |
In een spiraalmodule die bestaat uit meerdere membranen die zich in een drukvat bevinden, water stroomt in het drukvat, door de spiraalvormige kanalen van het element.
De spiraalvormige membranen in het drukvat die met elkaar verbonden zijn, zorgen ervoor dat het voedingswater meer geconcentreerd wordt. Wanneer het concentraat door het laatste membraan gaat, zal het een drukdeksel bereiken, dat de druk aflaat.
Het permeaat van elk membraanelement wordt opgevangen in een buis die centraal in elk spiraalvormig membraan wordt geplaatst. Buiten het drukvat vangt een afvoer het permeaat van de spiraalmembranen op.
Een specifiek voordeel van spiraalmembraaneenheden is het feit dat ze serieel in elk drukvat kunnen worden geplaatst. Dit betekent dat het voedingswater meerdere keren door een membraan met één buisvormig systeem stroomt.
Holle vezel units hebben dit voordeel niet, waardoor ze aparte afvoeren nodig hebben voor het voedingswater, het permeaat en het concentraat. Holle vezelinstallaties die op grote schaal worden gebouwd, zullen zeer hoge systeemkosten hebben, vooral voor de aanleg van het drainagesysteem.
