Grundfos NB 32-200/184 AAF2AESBAQEEW3 (95108945)
Produkt ID: 95108945
Prijsaanvraag en beschikbaarheid
Grundfos NB 32-200/184 AAF2AESBAQEEW3 (95108945)
Grundfos NB 32-200/184 AAF2AESBAQEEW3 (95108945)
Niet zelfaanzuigende, eentraps centrifugaalpomp, ontworpen conform ISO 5199 met afmetingen en nominale prestaties conform EN 733 (10 bar). Flenzen zijn PN 16 met afmetingen overeenkomstig EN 1092-2. De pomp is voorzien van een axiale zuigpoort, radiale perspoort, horizontale as en een back pull-out design, waardoor het verwijderen van motor, motorstoel, deksel en waaier mogelijk is zonder de pompbehuizing of leidingwerk te verstoren. De niet gebalanceerde rubberen balg is conform DIN EN 12756. De pomp is gekoppeld aan en ventilatorgekoelde asynchrone motor.
| Regeling: | |
| Frequency converter: | NONE |
| Druksensor: | N |
| Vloeistof: | |
| Te verpompen medium: | Water |
| Bereik vloeistoftemperatuur: | 0 .. 120 °C |
| Medium temperatuur tijdens bedrijf: | 20 °C |
| Dichtheid: | 998.2 kg/m³ |
| Technisch: | |

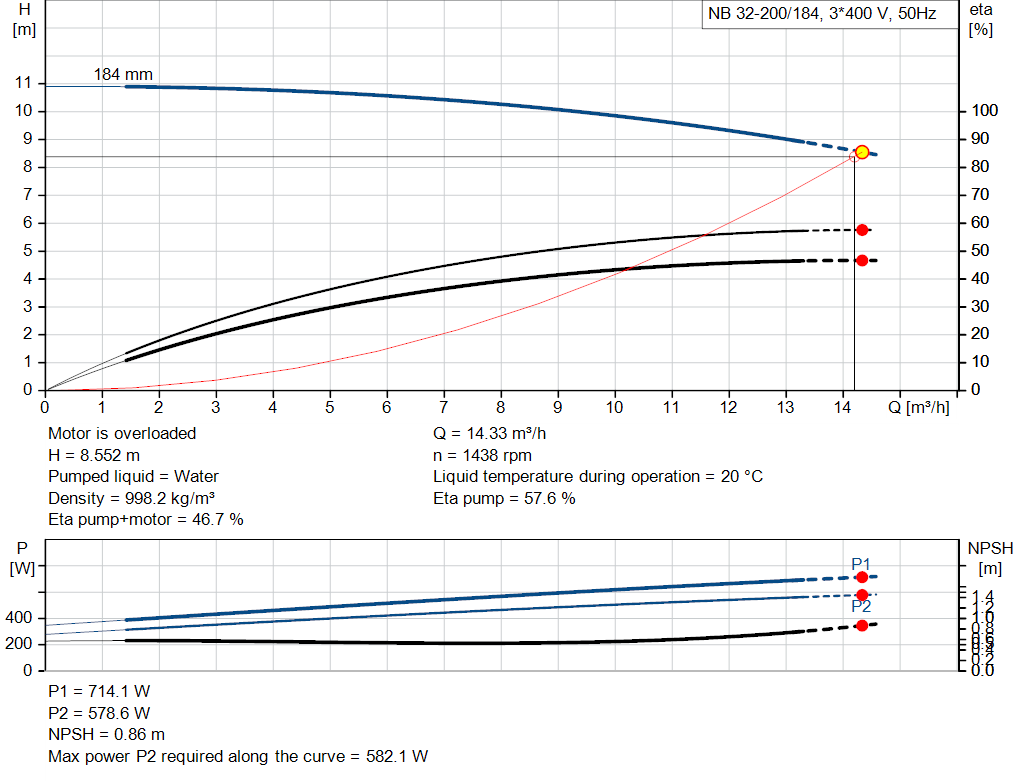

| Toerental waarop de pompgegevens zijn gebaseerd: | 1440 omw/min |
| Nominaal debiet: | 14.2 m³/u |
| Nominale opvoerhoogte: | 8.383 m |
| Werkelijke waaierdiameter: | 184 mm |
| Nominale waaierdiameter: | 200 |
| Asafdichting arrangement: | Enkel |
| Primaire asafdichting: | BAQE |
| Code voor asafdichting: | BAQE |
| Curve tolerantie: | ISO9906:2012 3B2 |
| Lager ontwerp: | Standaard |
| Materialen: | |
| Pomphuis: | Gietijzer |
| Pomp behuizing: | EN-GJL-250 |
| Pomphuis: | ASTM class 35 |
| Slijtring: | Brass |
| Waaier: | Gietijzer |
| EN-GJL-200 | |
| ASTM class 30 | |
| Interne coating pomphuis: | CED |
| As: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installatie: | |
| Maximum omgevingstemperatuur: | 55 °C |
| Maximale bedrijfsdruk: | 16 bar |
| Leidingaansluiting standaard: | EN 1092-2 |
| Maat van de zuigaansluiting: | DN 50 |
| Maat van de persaansluiting: | DN 32 |
| Druktrap voor leidingaansluiting: | PN 16 |
| Lagersmering: | Grease |
| Pomphuis met voeten: | Yes |
| Ja = met ondersteuningsblok, Nee = zonder ondersteuningsblok: | N |

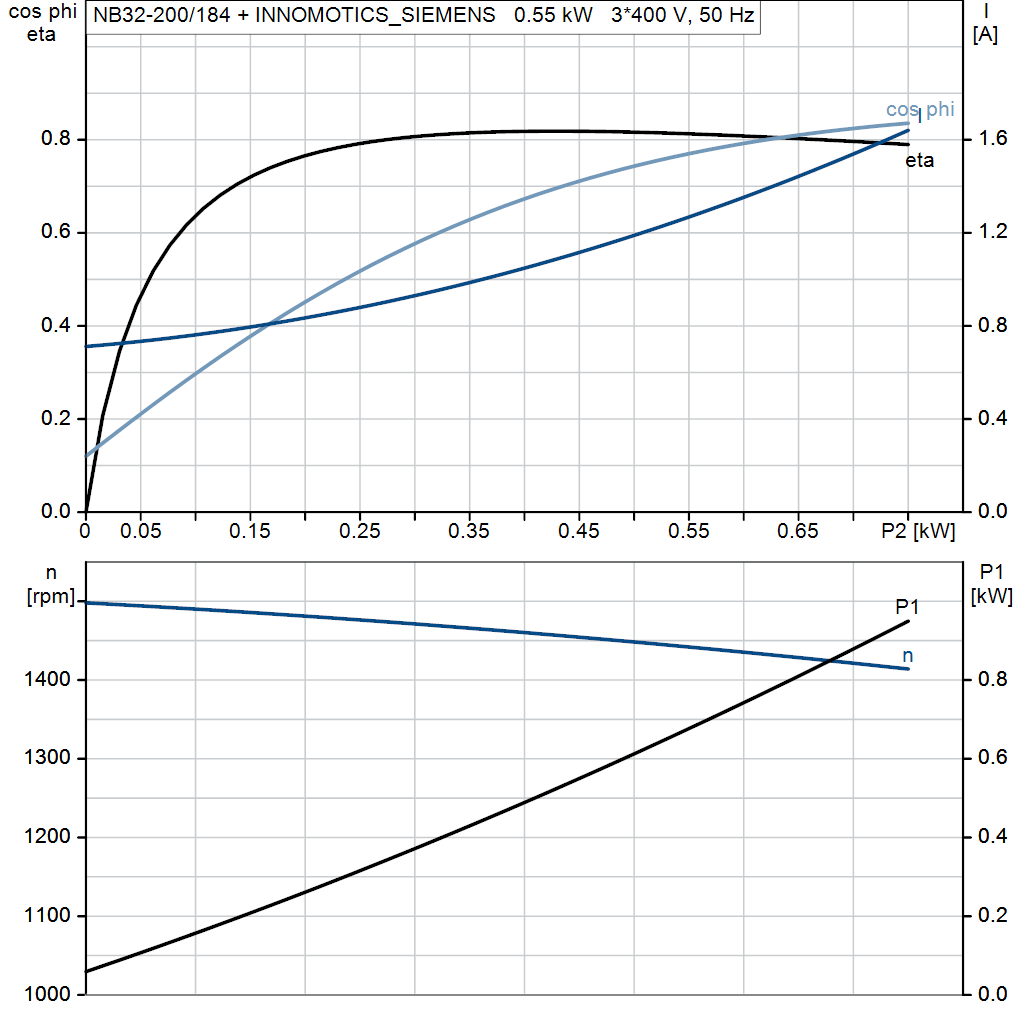

| Elektrische gegevens: | |
| Motortype: | INNOMOTICS_SIEMENS |
| Nominaal vermogen - P2: | 0.55 kW |
| Netfrequentie: | 50 Hz |

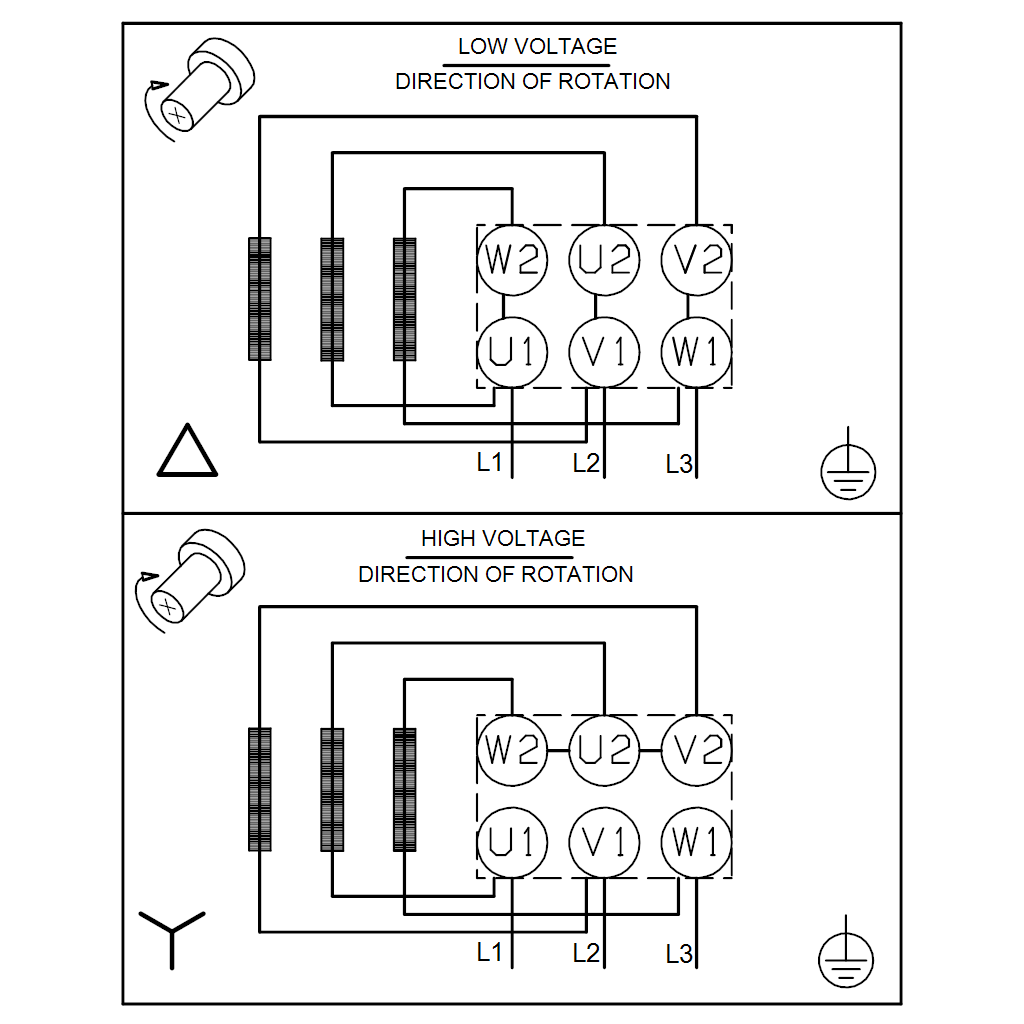

| Nominale spanning: | 3 x 220-240D/380-420Y V |
| Nominaalstroom: | 2.2/1.26 A |
| Startstroom: | 590 % |
| Cos phi - power factor: | 0.78 |
| Nominaal toerental: | 1440 omw/min |
| Rendement: | IE3 80,8% |
| IE efficiëntieklasse: | IE3 |
| Motorrendement bij nominale belasting: | 80.8 % |
| Motor efficientie bij 3/4 vermogen: | 81.1 % |
| Motor efficientie bij half vermogen: | 79.3 % |
| Pooltal: | 4 |
| Dichtheidsklasse (IEC 34-5): | IP55 |
| Isolatie klasse (IEC 85): | F |
| Motor Nr.: | 99900485 |
| Bearing insulation type N-end: | N |
| Overige: | |
| Minimale Efficiëntie Index, MEI ≥: | 0.70 |
| Netto gewicht: | 41 kg |
| Bruto gewicht: | 52 kg |
| Transportvolume: | 0.134 m³ |
| Land van herkomst: | HU |
| HS code: | 84137051 |
| Taal op pompnaamplaat: | GB |
Reserve onderdelen
| Part Number | Product Name |
|---|---|
| 96039350 | Kit, Stub shaft |
| 96488302 | Spare, Shaft seal |
| 96939128 | Kit, Nut |
| 97757671 | Spare, O-ring |
| 98164277 | Spare, Plug vent |
| 99208825 | Spare, Wear ring |
