Grundfos NB 250-500/437 AAF1AESBAQEUW5 (98305348)
Produkt ID: 98305348
Prijsaanvraag en beschikbaarheid
Grundfos NB 250-500/437 AAF1AESBAQEUW5 (98305348)
Grundfos NB 250-500/437 AAF1AESBAQEUW5 (98305348)
Niet zelfaanzuigende, eentraps centrifugaalpomp, ontworpen conform ISO 5199 met afmetingen en nominale prestaties conform EN 733 (10 bar). Flenzen zijn PN 10 met afmetingen overeenkomstig EN 1092-2. De pomp is voorzien van een axiale zuigpoort, radiale perspoort, horizontale as en een back pull-out design, waardoor het verwijderen van motor, motorstoel, deksel en waaier mogelijk is zonder de pompbehuizing of leidingwerk te verstoren. De niet gebalanceerde rubberen balg is conform DIN EN 1275
| Regeling: | |
| Frequency converter: | NONE |
| Druksensor: | N |
| Vloeistof: | |
| Te verpompen medium: | Water |
| Bereik vloeistoftemperatuur: | 0 .. 120 °C |
| Medium temperatuur tijdens bedrijf: | 20 °C |
| Dichtheid: | 998.2 kg/m³ |
| Technisch: | |

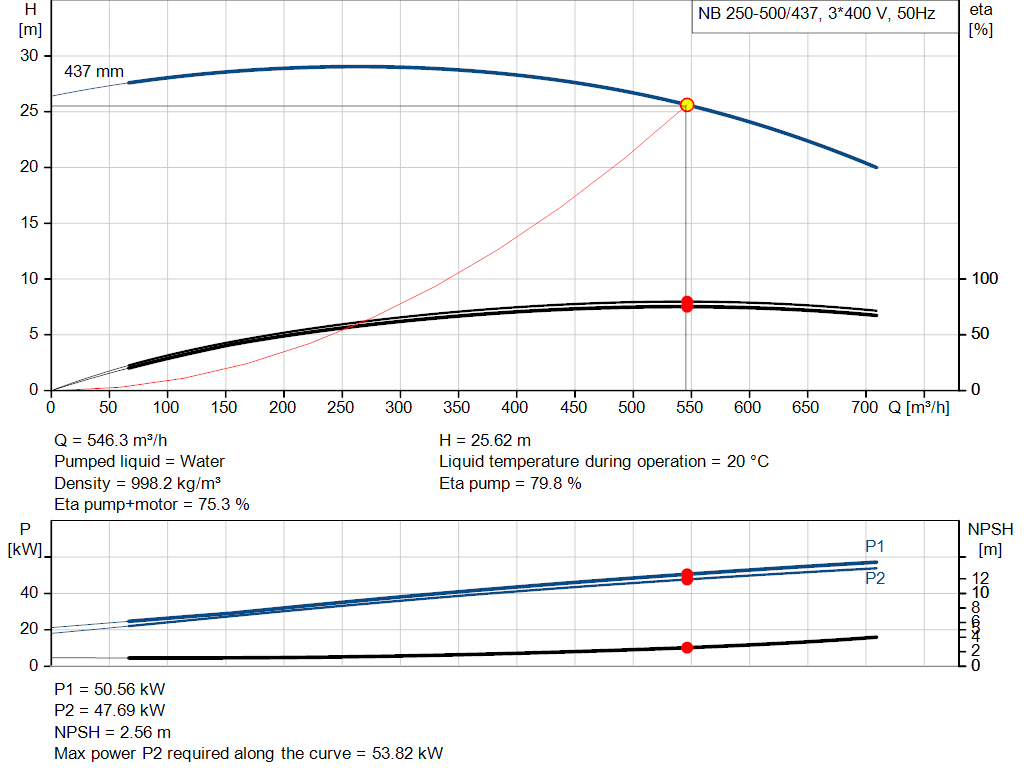

| Toerental waarop de pompgegevens zijn gebaseerd: | 988 omw/min |
| Nominaal debiet: | 545.2 m³/u |
| Nominale opvoerhoogte: | 25.52 m |
| Werkelijke waaierdiameter: | 437 mm |
| Nominale waaierdiameter: | 500 |
| Asafdichting arrangement: | Enkel |
| Primaire asafdichting: | BAQE |
| Code voor asafdichting: | BAQE |
| Curve tolerantie: | ISO9906:2012 3B |
| Lager ontwerp: | Standaard |
| Materialen: | |
| Pomphuis: | Gietijzer |
| Pomp behuizing: | EN-GJL-250 |
| Pomphuis: | ASTM class 35 |
| Slijtring: | Brass |
| CuZn34Mn3AI2Fe1-C | |
| Waaier: | Gietijzer |
| EN-GJL-200 | |
| ASTM class 30 | |
| Interne coating pomphuis: | CED |
| As: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installatie: | |
| Maximum omgevingstemperatuur: | 55 °C |
| Maximale bedrijfsdruk: | 10 bar |
| Leidingaansluiting standaard: | EN 1092-2 |
| Maat van de zuigaansluiting: | DN 300 |
| Maat van de persaansluiting: | DN 250 |
| Druktrap voor leidingaansluiting: | PN 10 |
| Lagersmering: | Grease |
| Pomphuis met voeten: | Yes |
| Ja = met ondersteuningsblok, Nee = zonder ondersteuningsblok: | N |
| Elektrische gegevens: | |
| Motortype: | INNOMOTICS |
| Nominaal vermogen - P2: | 55 kW |
| Netfrequentie: | 50 Hz |

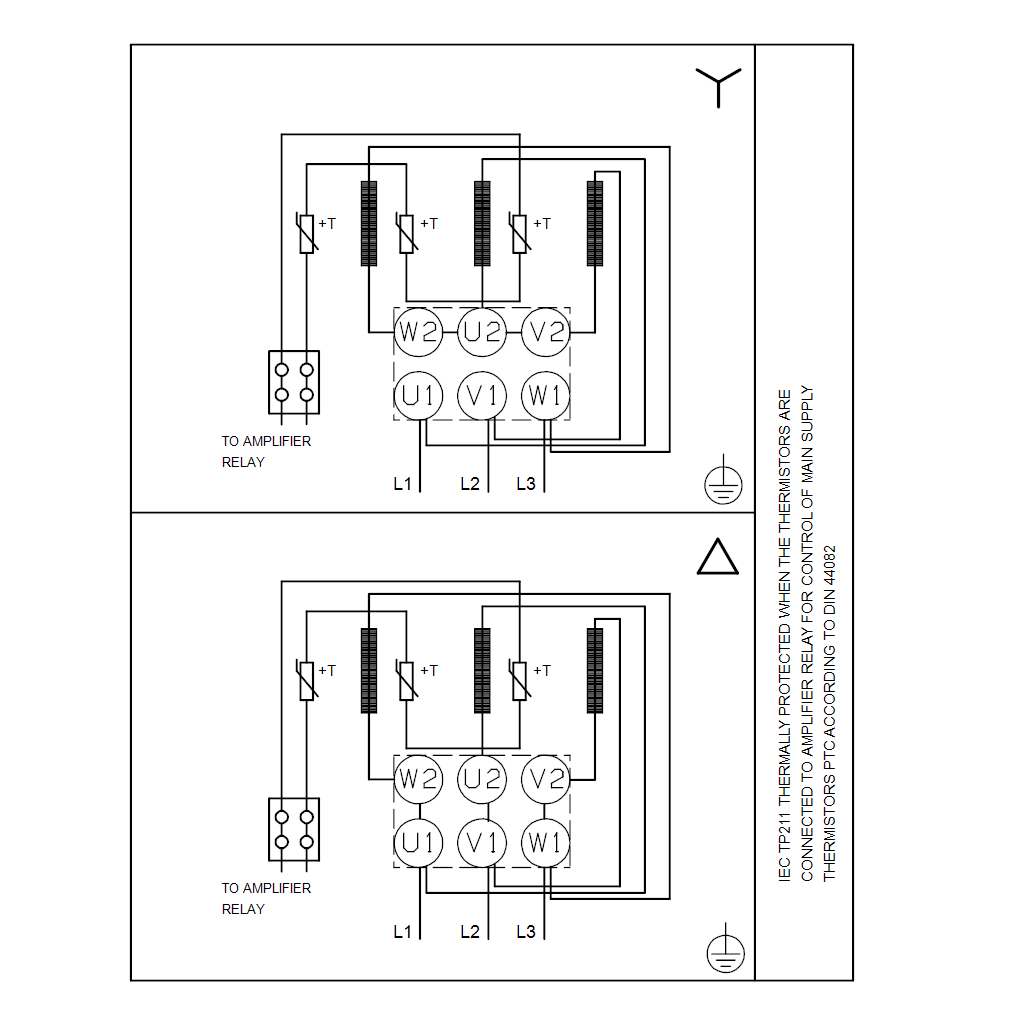

| Nominale spanning: | 3 x 380-420D/660-725Y V |
| Nominaalstroom: | 99.0/58.0 A |
| Startstroom: | 720 % |
| Cos phi - vermogensfactor: | 0.85 |
| Nominaal toerental: | 988 omw/min |
| Rendement: | IE3 94,1% |
| IE efficiëntieklasse: | IE3 |
| Motorrendement bij nominale belasting: | 94.1 % |
| Motor efficientie bij 3/4 vermogen: | 94.5 % |
| Motor efficientie bij half vermogen: | 94.4 % |
| Pooltal: | 6 |
| Dichtheidsklasse (IEC 34-5): | IP55 |
| Isolatie klasse (IEC 85): | F |
| Motor Nr.: | 83W15438 |
| Lagerisolatie type N-uiteinde: | Steel Bearing |
| Overige: | |
| Minimale Efficiëntie Index, MEI ≥: | 0.48 |
| Netto gewicht: | 1160 kg |
| Bruto gewicht: | 1210 kg |
| Transportvolume: | 1.92 m³ |
| Taal op pompnaamplaat: | GB |
Reserve onderdelen
| Part Number | Product Name |
|---|---|
| 96658812 | Spare, Shaft seal |
| 96939615 | Kit, Wear ring |
| 97757679 | Spare, O-ring |
| 98164277 | Spare, Plug vent |
