Grundfos CR 1-15 A-FGJ-A-V-HQQV
Produkt ID: 99550412
Prijsaanvraag en beschikbaarheid
Grundfos CR 1-15 A-FGJ-A-V-HQQV
Grundfos CR 1-15 A-FGJ-A-V-HQQV
Verticale, meertraps centrifugaalpomp met zuig- en persopeningen op hetzelfde niveau (inline). De pompkop en voet zijn van gietijzer – alle andere natte delen van roestvaststaal. Een cartridgeasafdichting waarborgt een hoge betrouwbaarheid, veilige hantering en gemakkelijke service en toegankelijkheid. Krachtoverbrenging via een gedeelde koppeling. Aansluiting leidingwerk via gecombineerde DIN-ANSI-JIS-flenzen. De pomp is uitgerust met een 3-fase, op de voet gemonteerde, ventilatorgekoelde a-synchrone motor.
| Vloeistof: | |
| Te verpompen medium: | Water |
| Bereik vloeistoftemperatuur: | -20 .. 90 °C |
| Medium temperatuur tijdens bedrijf: | 20 °C |
| Dichtheid: | 998.2 kg/m³ |
| Technisch: | |
| Toerental waarop de pompgegevens zijn gebaseerd: | 2847 omw/min |

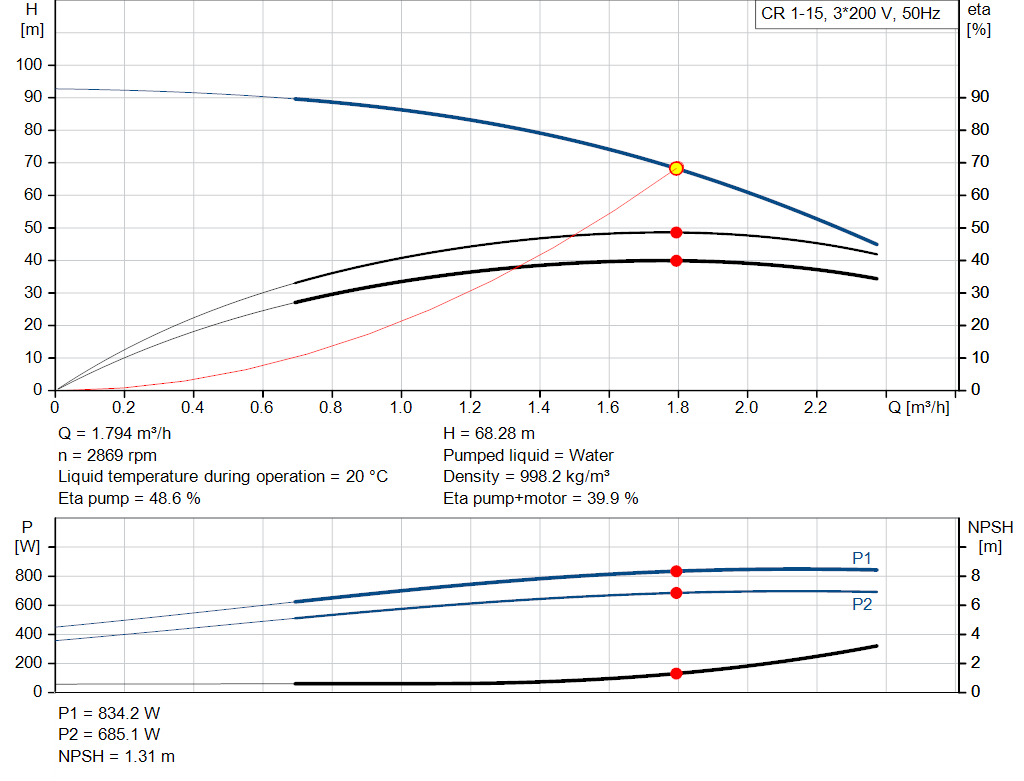

| Nominaal debiet: | 1.8 m³/u |
| Nominale opvoerhoogte: | 68.8 m |
| Plaatsing: | Verticaal |
| Asafdichting arrangement: | Enkel |
| Primaire asafdichting: | HQQV |
| Code voor asafdichting: | HQQV |
| Goedkeuringen: | CE,EAC,UKCA,CCCS,SEPRO |
| Drinkwater keurmerk: | WRAS |
| Curve tolerantie: | ISO9906:2012 3B |
| Materialen: | |
| Pomphuis: | Gietijzer |
| EN 1561 EN-GJL-200 | |
| ASTM A48-25B | |
| Waaier: | Roestvast staal |
| EN 1.4301 | |
| AISI 304 | |
| Installatie: | |
| Maximum omgevingstemperatuur: | 60 °C |
| Maximale bedrijfsdruk: | 25 bar |
| Max. druk bij toegestane temp: | 25 bar / 90 °C |
| 25 bar / -20 °C | |
| Type aansluiting: | DIN / ANSI / JIS |

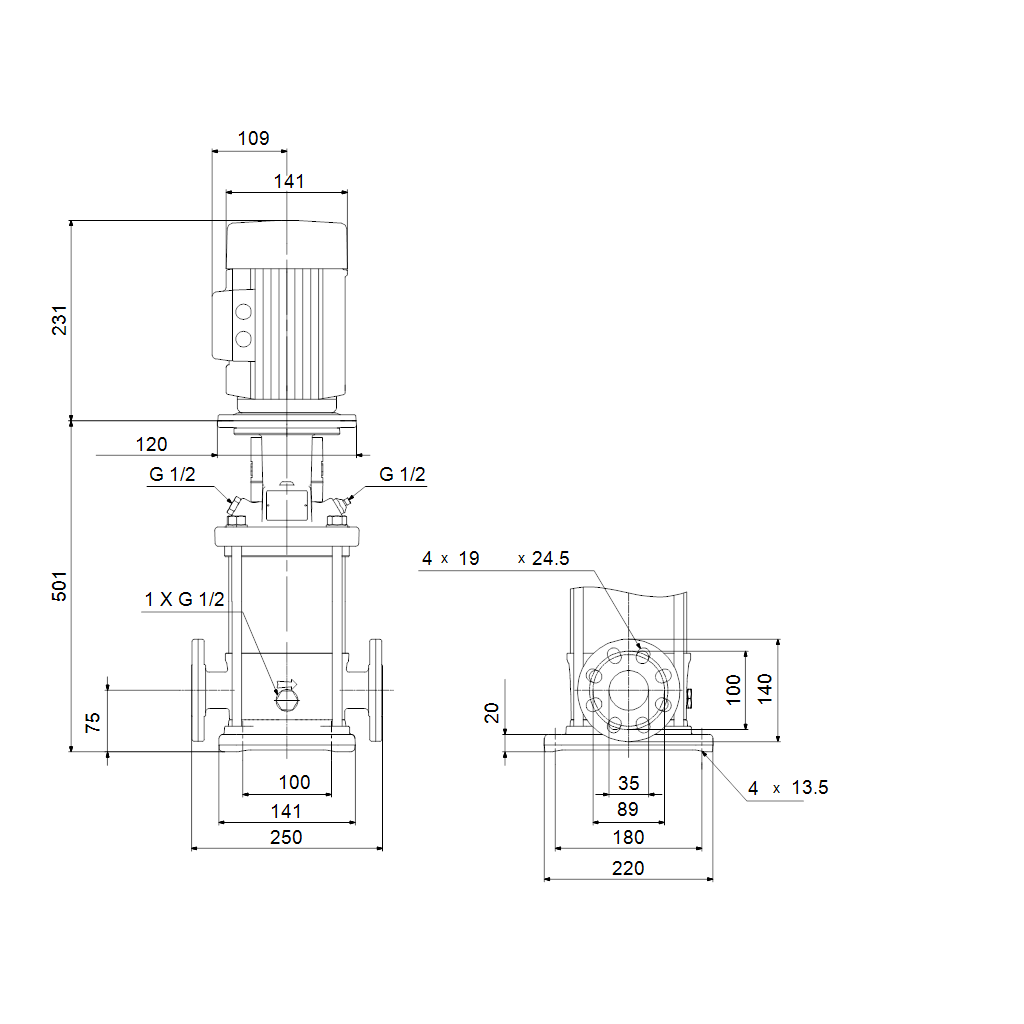

| Maat van de zuigaansluiting: | DN 25/32 |
| 1 1/4 inch | |
| Maat van de persaansluiting: | DN 25/32 |
| 1 1/4 inch | |
| Druktrap voor leidingaansluiting: | PN 25 |
| Druktrap van de zuigaansluiting: | 250 lb |
| Flensmaat van de motor: | FT100 |
| Elektrische gegevens: | |
| Motor standaard: | IEC |
| Motortype: | 80A |

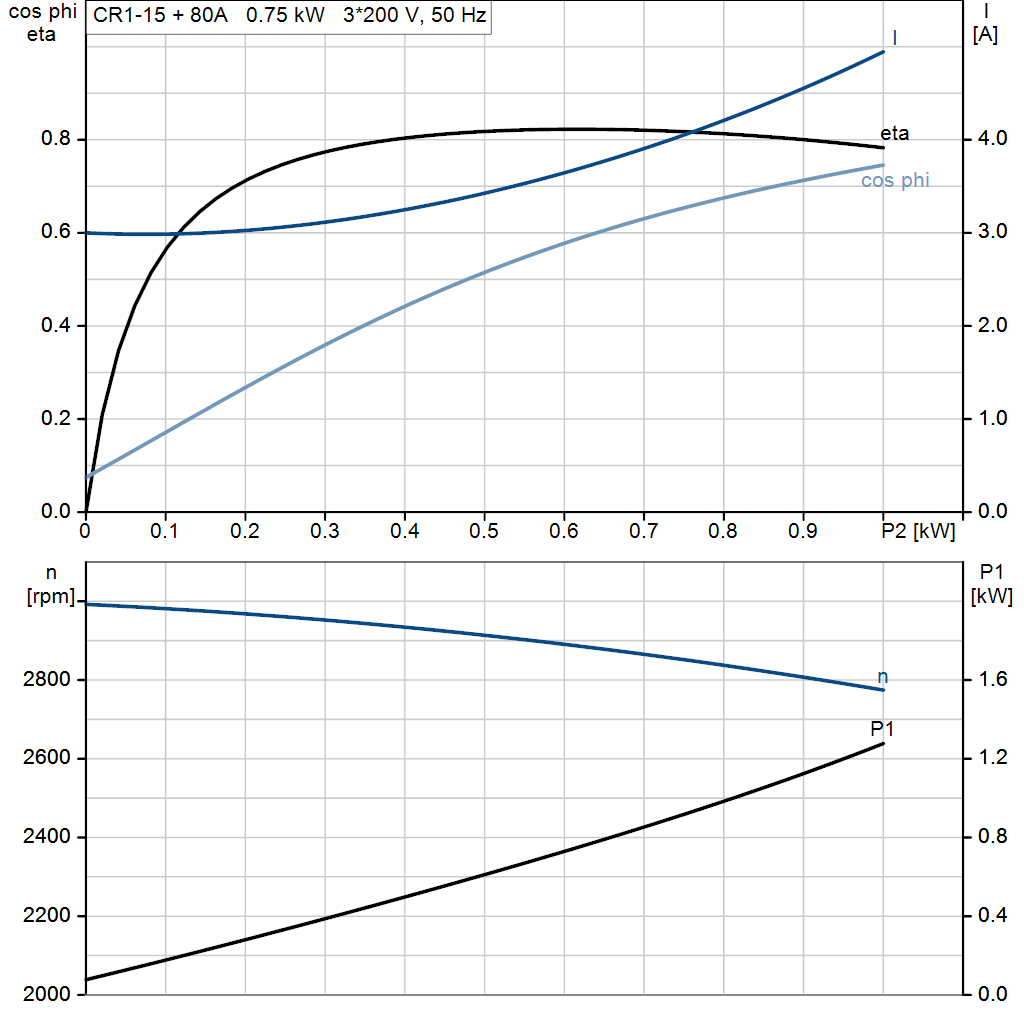

| Nominaal vermogen - P2: | 0.75 kW |
| Vermogen (P2) benodigd voor pomp: | 0.75 kW |
| Netfrequentie: | 50 Hz |

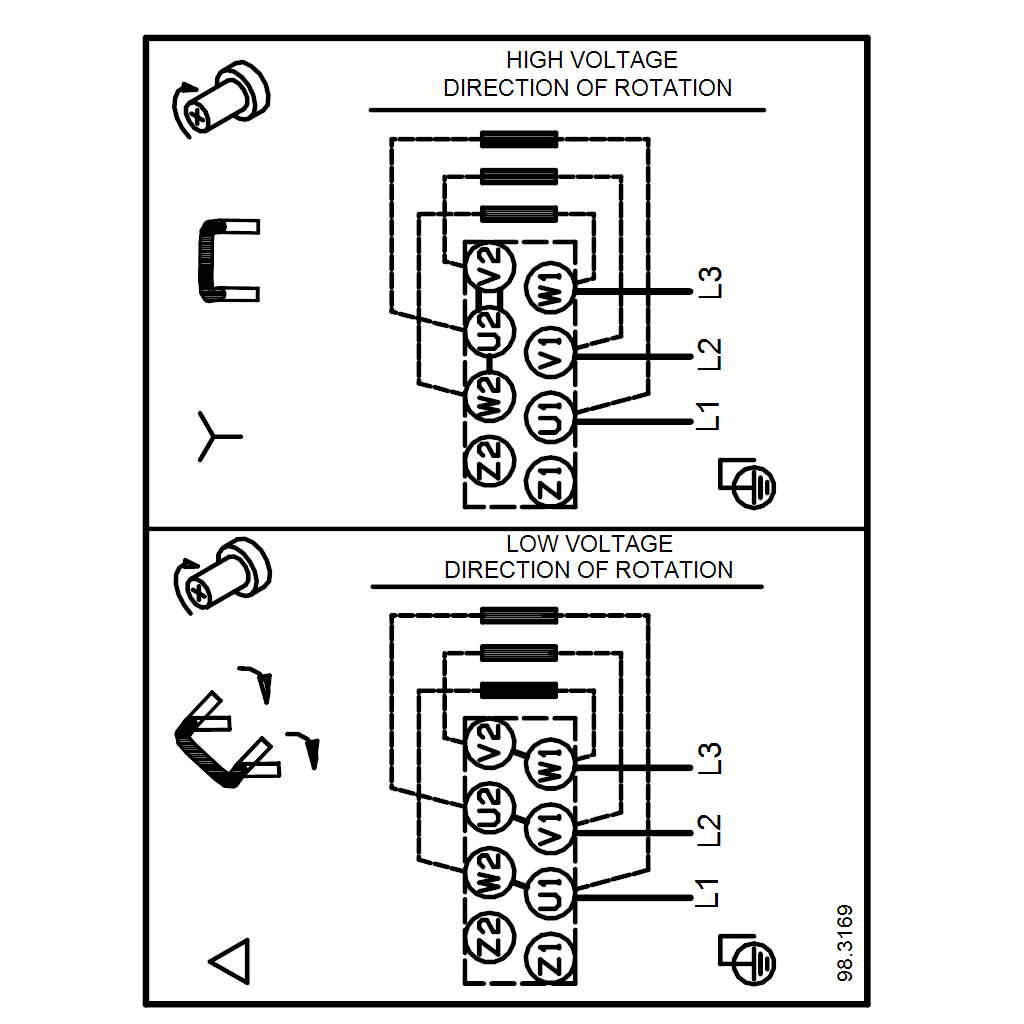

| Nominale spanning: | 3 x 200-220D/346-380Y V |
| Nominaalstroom: | 3.35-3.65/1.94-2.1 A |
| Startstroom: | 660-670 % |
| Cos phi - power factor: | 0.79-0.67 |
| Nominaal toerental: | 2820-2860 omw/min |
| Rendement: | IE380.7% |
| IE efficiëntieklasse: | IE3 |
| Motorrendement bij nominale belasting: | 80.7 % |
| Motor efficientie bij 3/4 vermogen: | 81.8 % |
| Motor efficientie bij half vermogen: | 79.9 % |
| Pooltal: | 2 |
| Dichtheidsklasse (IEC 34-5): | 55 Dust/Jetting |
| Isolatie klasse (IEC 85): | F |
| Motor Nr.: | 98860816 |
| Regeling: | |
| Frequency converter: | NONE |
| Druksensor: | N |
| Overige: | |
| Minimale Efficiëntie Index, MEI ≥: | 0.70 |
| Netto gewicht: | 30.3 kg |
| Bruto gewicht: | 34.4 kg |
| Transportvolume: | 0.092 m³ |
Reserve onderdelen
| Part Number | Product Name |
|---|---|
| 96453497 | Kit, Chamber stack |
| 96455087 | Kit, asafdichting HQQV |
| 96455091 | Kit, Pakkingen |
| 96455092 | Kit, slijtdelen |
