Grundfos TPD 65-110/4 A-F-B-BQQE-GW3 (96087496)
Produkt ID: 96087496
Prijsaanvraag en beschikbaarheid
Grundfos TPD 65-110/4 A-F-B-BQQE-GW3 (96087496)
Grundfos TPD 65-110/4 A-F-B-BQQE-GW3 (96087496)
Enkeltraps, close-coupled, slakkenhuis dubbele kop pomp met in-lijn zuig- en perspoorten van identieke diameter. De dubbele kop pomp is ontworpen met twee parallelle vermogenskoppen. De pomp is van het "van bovenaf uittrekbaar" ontwerp, d.w.z. de motor, pompkop en waaier kunnen voor onderhoud of service worden verwijderd terwijl het pomphuis in het leidingwerk blijft. Elke pompkop is voorzien van een niet gebalanceerde rubberen balgafdichting. De asafdichting is conform EN 12756. A
| Regeling: | |
| Frequency converter: | NONE |
| Vloeistof: | |
| Te verpompen medium: | Water |
| Bereik vloeistoftemperatuur: | -25 .. 120 °C |
| Medium temperatuur tijdens bedrijf: | 20 °C |
| Dichtheid: | 998.2 kg/m³ |
| Technisch: | |

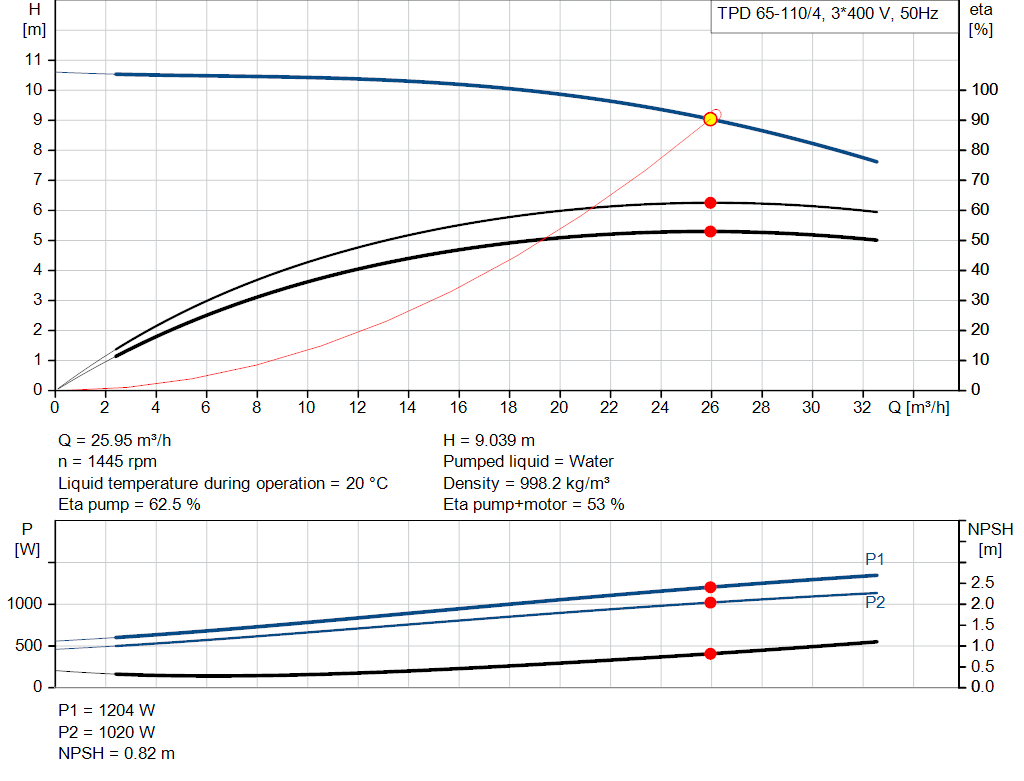

| Toerental waarop de pompgegevens zijn gebaseerd: | 1457 omw/min |
| Nominaal debiet: | 26.17 m³/u |
| Nominale opvoerhoogte: | 9.19 m |
| Werkelijke waaierdiameter: | 179 mm |
| Primaire asafdichting: | BQQE |
| Code voor asafdichting: | BQQE |
| Curve tolerantie: | ISO9906:2012 3B2 |
| Materialen: | |
| Pomphuis: | Gietijzer |
| Pomp behuizing: | EN-GJL-250 |
| Pomphuis: | ASTM class 35 |
| Waaier: | Bronze |
| CuSn10-C | |
| Installatie: | |
| Bereik van omgevingstemperatuur: | -20 .. 55 °C |
| Maximale bedrijfsdruk: | 16 bar |
| Max. druk bij toegestane temp: | 16 bar / 120 °C |
| Leidingaansluiting standaard: | EN 1092-2 |
| Type aansluiting: | DIN |
| Grootte van aansluiting: | DN 65 |
| Druktrap voor leidingaansluiting: | PN 16 |

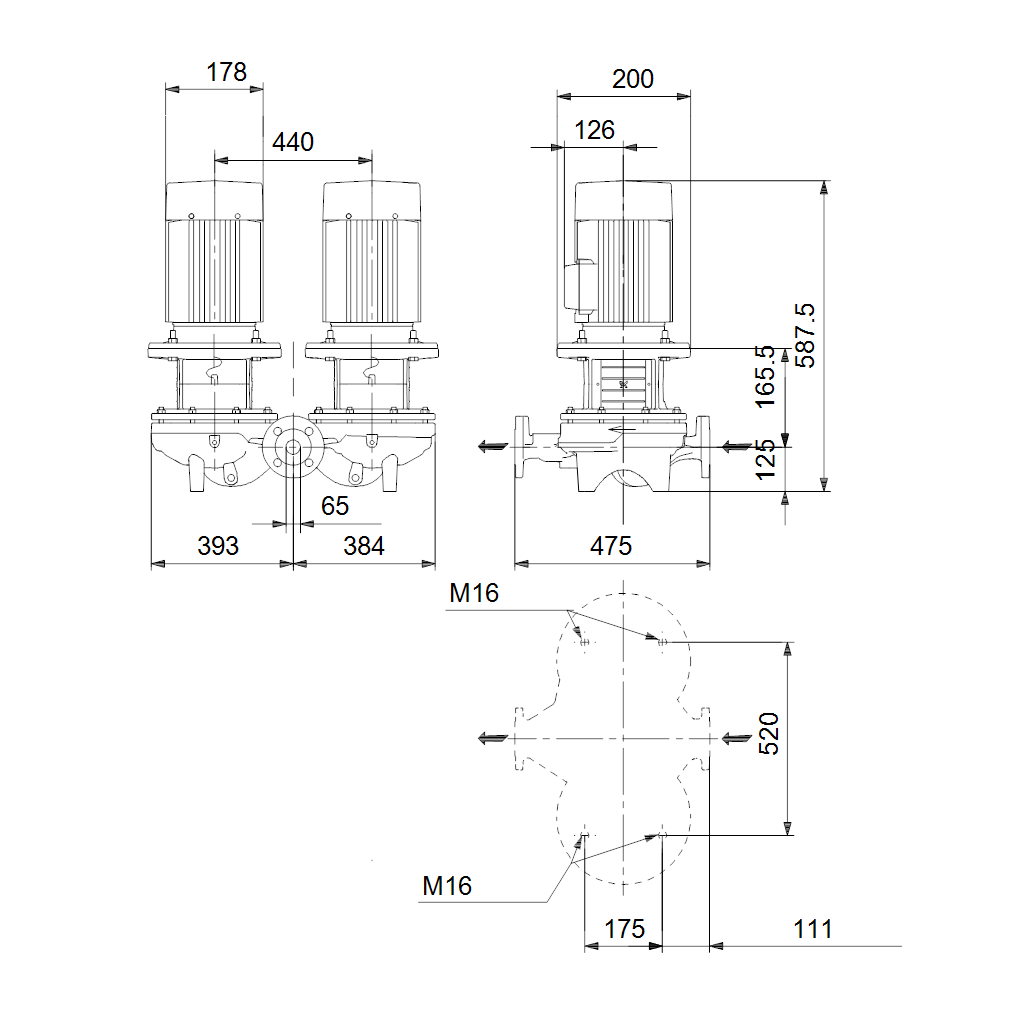

| Inbouwlengte: | 475 mm |
| Flensmaat van de motor: | FF165 |
| Elektrische gegevens: | |
| Motortype: | INNOMOTICS |
| Nominaal vermogen - P2: | 1.1 kW |
| Netfrequentie: | 50 Hz |

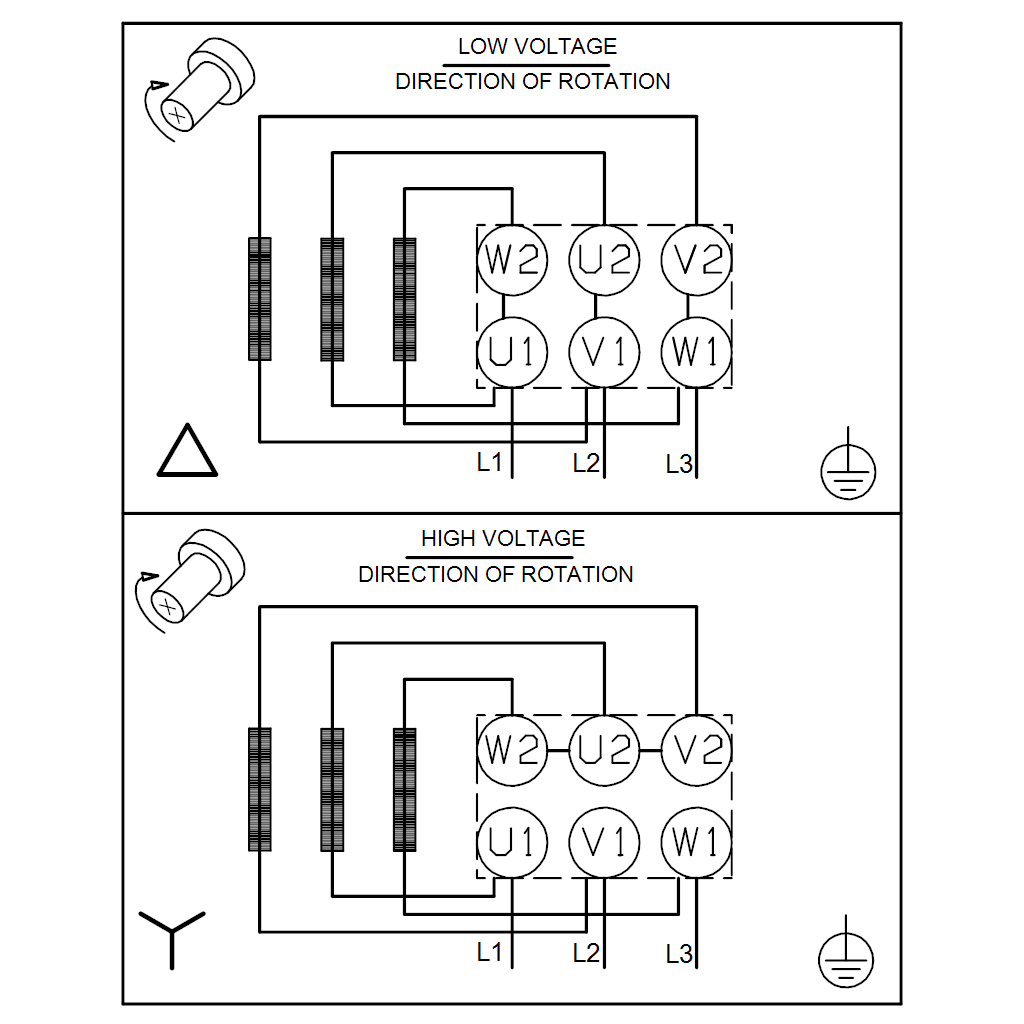

| Nominale spanning: | 3 x 220-240D/380-420Y V |
| Nominaalstroom: | 4.2/2.4 A |
| Startstroom: | 690 % |
| Cos phi - vermogensfactor: | 0.78 |
| Nominaal toerental: | 1440 omw/min |
| Rendement: | IE3 84,1% |
| IE efficiëntieklasse: | IE3 |

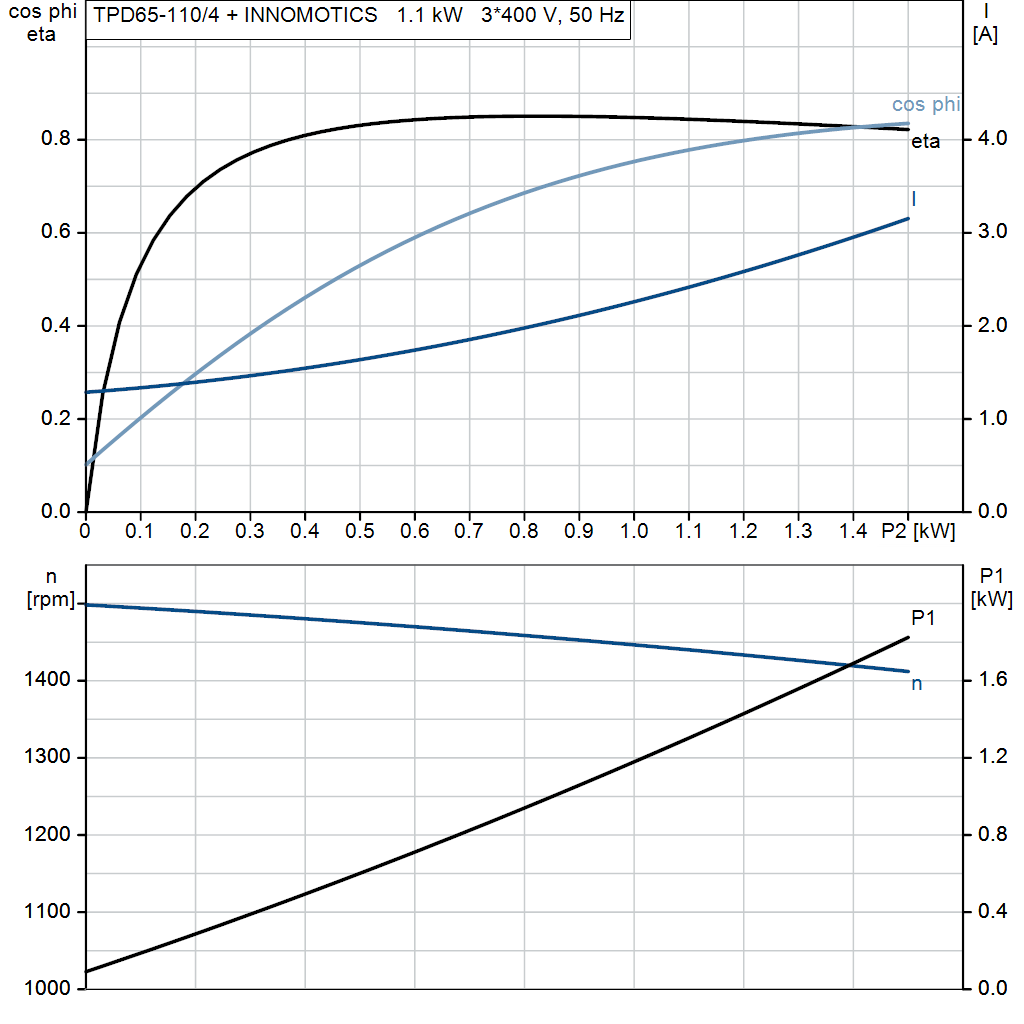

| Motorrendement bij nominale belasting: | 84.1 % |
| Motor efficientie bij 3/4 vermogen: | 84.7 % |
| Motor efficientie bij half vermogen: | 83.4 % |
| Pooltal: | 4 |
| Dichtheidsklasse (IEC 34-5): | IP55 |
| Isolatie klasse (IEC 85): | F |
| Motor Nr.: | 83V02205 |
| Overige: | |
| Minimale Efficiëntie Index, MEI ≥: | 0.70 |
| Netto gewicht: | 111 kg |
| Bruto gewicht: | 134 kg |
| Transportvolume: | 0.683 m³ |
Reserve onderdelen
| Part Number | Product Name |
|---|---|
| 96039351 | Kit, Stub shaft |
