Grundfos TPE2 32-510 N-A-F-A-BQQE-JWC (93338799)
Produkt ID: 93338799
Prijsaanvraag en beschikbaarheid
Grundfos TPE2 32-510 N-A-F-A-BQQE-JWC (93338799)
Grundfos TPE2 32-510 N-A-F-A-BQQE-JWC (93338799)
Enkeltraps, close-coupled, slakkenhuis pomp met in-lijn zuig- en perspoorten van identieke diameter. De pomp is van het "van bovenaf uittrekbaar" ontwerp, d.w.z. de motor, pompkop en waaier kunnen voor onderhoud of service worden verwijderd terwijl het pomphuis in het leidingwerk blijft. De asafdichting is conform EN 12756. Aansluiting van het leidingwerk via PN 16 DIN flenzen (EN 1092-2 en ISO 7005-2). De pomp is uitgerust met een ventilatorgekoelde, synchrone motor met permanente
| Regeling: | |
| Frequency converter: | Geïntegreerd |
| Vloeistof: | |
| Te verpompen medium: | Water |
| Bereik vloeistoftemperatuur: | -25 .. 120 °C |
| Medium temperatuur tijdens bedrijf: | 20 °C |
| Dichtheid: | 998.2 kg/m³ |
| Technisch: | |

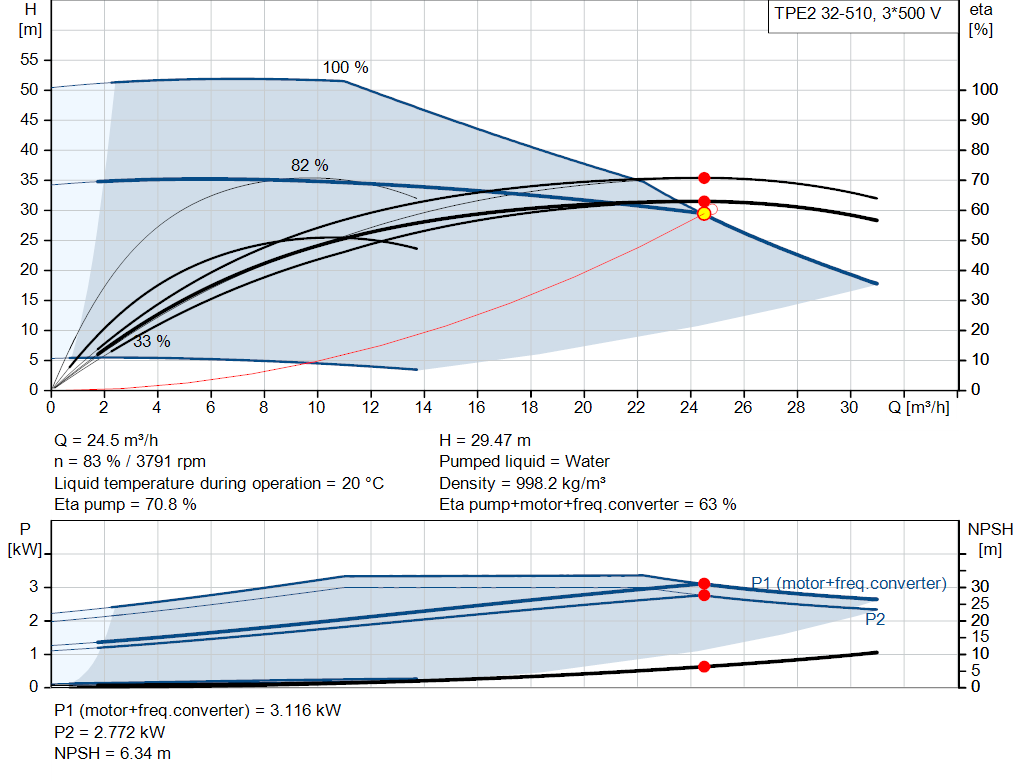

| Toerental waarop de pompgegevens zijn gebaseerd: | 3845 omw/min |
| Nominaal debiet: | 24.8 m³/u |
| Nominale opvoerhoogte: | 30.2 m |
| Werkelijke waaierdiameter: | 121 mm |
| Primaire asafdichting: | BQQE |
| Code voor asafdichting: | BQQE |
| Curve tolerantie: | ISO9906:2012 3B2 |
| Materialen: | |
| Pomphuis: | Gietijzer |
| Pomp behuizing: | EN-GJL-250 |
| Pomphuis: | ASTM class 35 |
| Waaier: | Composiet |
| PPS-GF40 | |
| Installatie: | |
| Bereik van omgevingstemperatuur: | -20 .. 50 °C |
| Maximale bedrijfsdruk: | 16 bar |
| Max. druk bij toegestane temp: | 16 bar / 120 °C |
| Leidingaansluiting standaard: | EN 1092-2 |
| Type aansluiting: | DIN |
| Grootte van aansluiting: | DN 32 |
| Druktrap voor leidingaansluiting: | PN 16 |

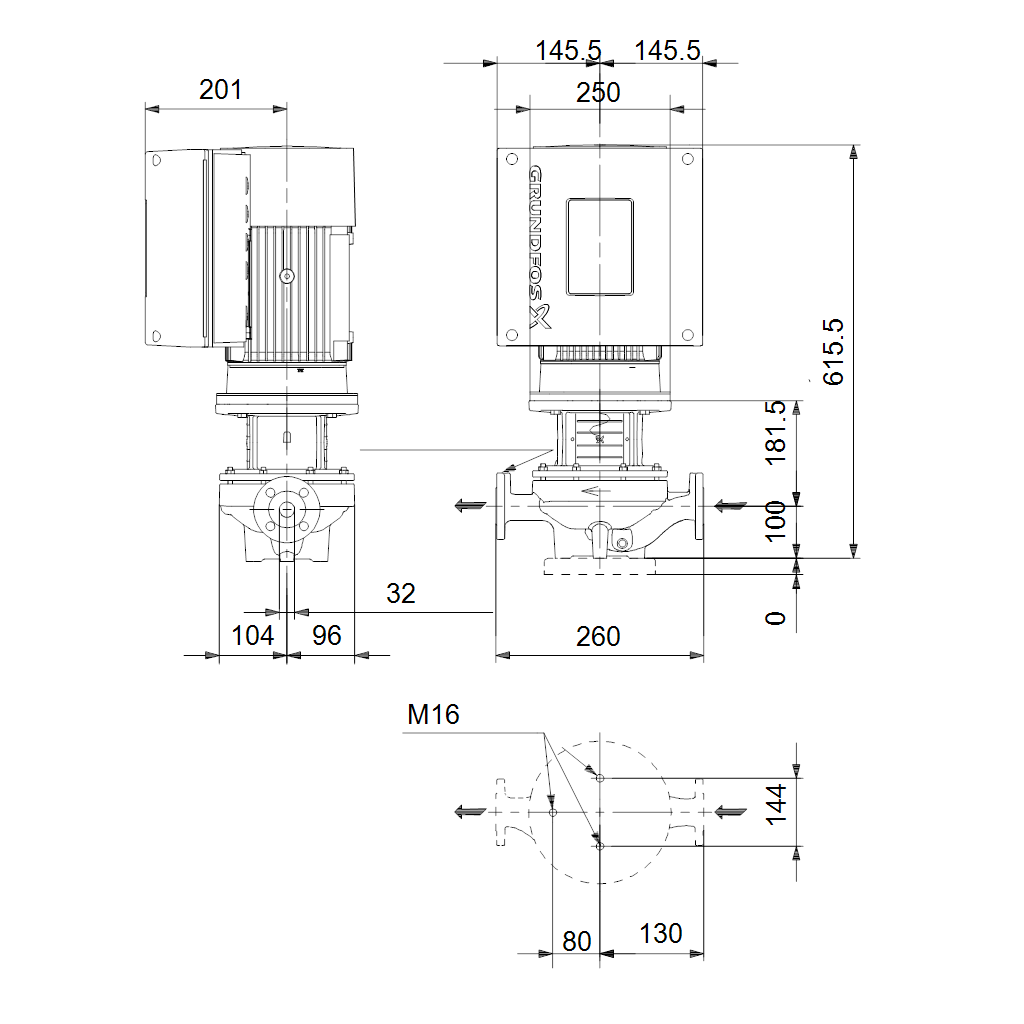

| Inbouwlengte: | 260 mm |
| Flensmaat van de motor: | FF215 |

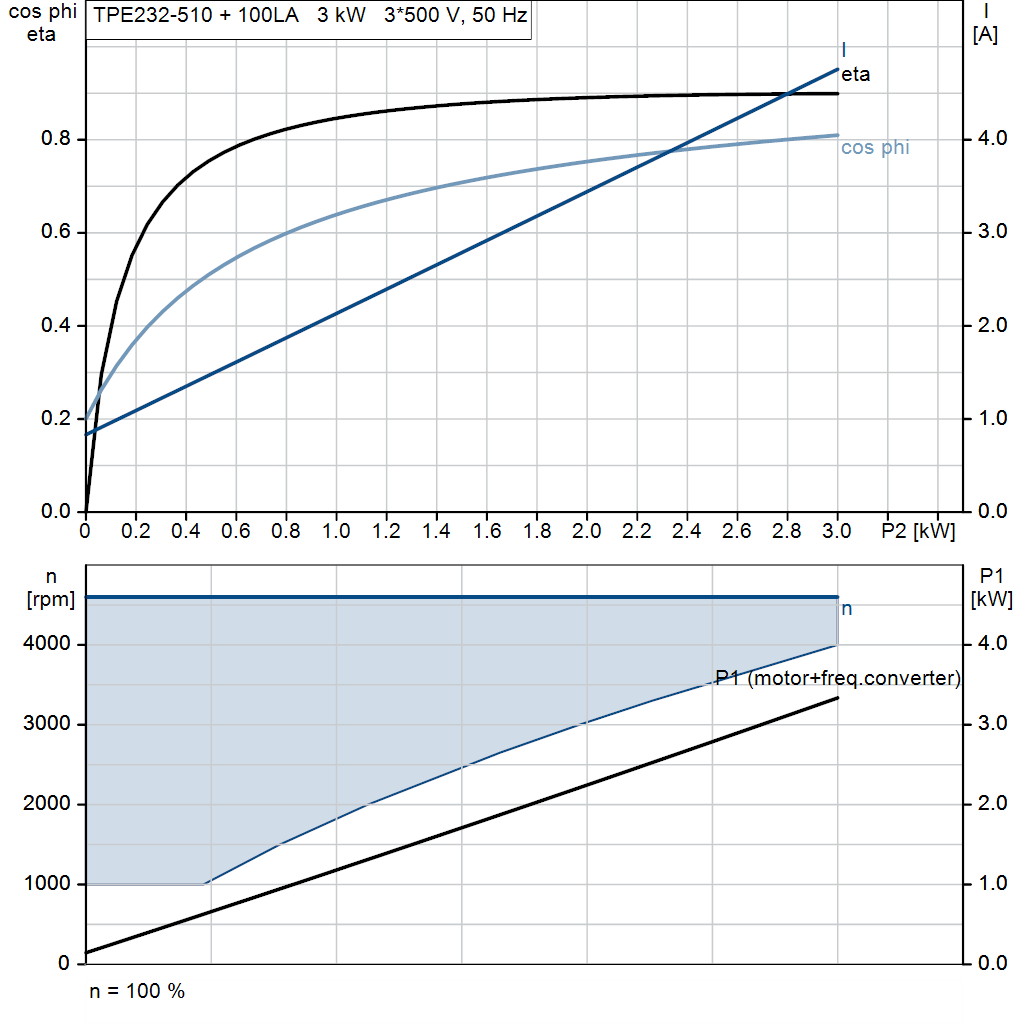

| Elektrische gegevens: | |
| Motortype: | 100LA |
| Nominaal vermogen - P2: | 3 kW |
| Netfrequentie: | 50 / 60 Hz |
| Nominale spanning: | 3 x 380-500 V |
| Nominaalstroom: | 5.90-4.80 A |
| Cos phi - vermogensfactor: | 0.91-0.86 |
| Nominaal toerental: | 480-5900 omw/min |
| IE efficiëntieklasse: | IE5 |
| Motorrendement bij nominale belasting: | 89.7 % |
| Pooltal: | 0 |
| Dichtheidsklasse (IEC 34-5): | IP55 |
| Isolatie klasse (IEC 85): | F |
| Motor Nr.: | 93115478 |
| Overige: | |
| Minimale Efficiëntie Index, MEI ≥: | 0.7 |
| Netto gewicht: | 46.6 kg |
| Bruto gewicht: | 65 kg |
| Transportvolume: | 0.39 m³ |
Applicaties
- Airconditioning — Verbeter het gebruikerscomfort en verlaag de levenscycluskosten met intelligente pompen die gemakkelijk kunnen worden geïntegreerd in uw lucht- of waterkoelsysteem.
categorie
- Inline ééntrapspompenIn-line enkeltraps pompen worden doorgaans gebruikt in commerciële gebouwen voor airconditioning- en verwarmingstoepassingen. De pompen zijn voorzien van standaard motoren en mechanische asafdichtingen. Ze zijn kort gekoppeld, wat betekent dat de pomp en motor twee afzonderlijke eenheden zijn, waardoor ze minder gevoelig zijn voor onzuiverheden in de verpompte vloeistof.
