Grundfos TPE 200-410/4 NC-A3-F-Y-DQQE-VW3 (93375371)
Produkt ID: 93375371
Prijsaanvraag en beschikbaarheid
Grundfos TPE 200-410/4 NC-A3-F-Y-DQQE-VW3 (93375371)
Grundfos TPE 200-410/4 NC-A3-F-Y-DQQE-VW3 (93375371)
| Regeling: | |
| VFD artikelnummer: | 93260020 |
| Type frequentieomvormer: | CUE 3X380-500V IP55 RUG 75KW |
| Geschikt voor VFO: | CE, CULUS, C-TICK |
| Vloeistof: | |
| Te verpompen medium: | Water |
| Bereik vloeistoftemperatuur: | -40 .. 140 °C |
| Medium temperatuur tijdens bedrijf: | 20 °C |
| Dichtheid: | 998.2 kg/m³ |
| Technisch: | |
| Toerental waarop de pompgegevens zijn gebaseerd: | 1491 omw/min |

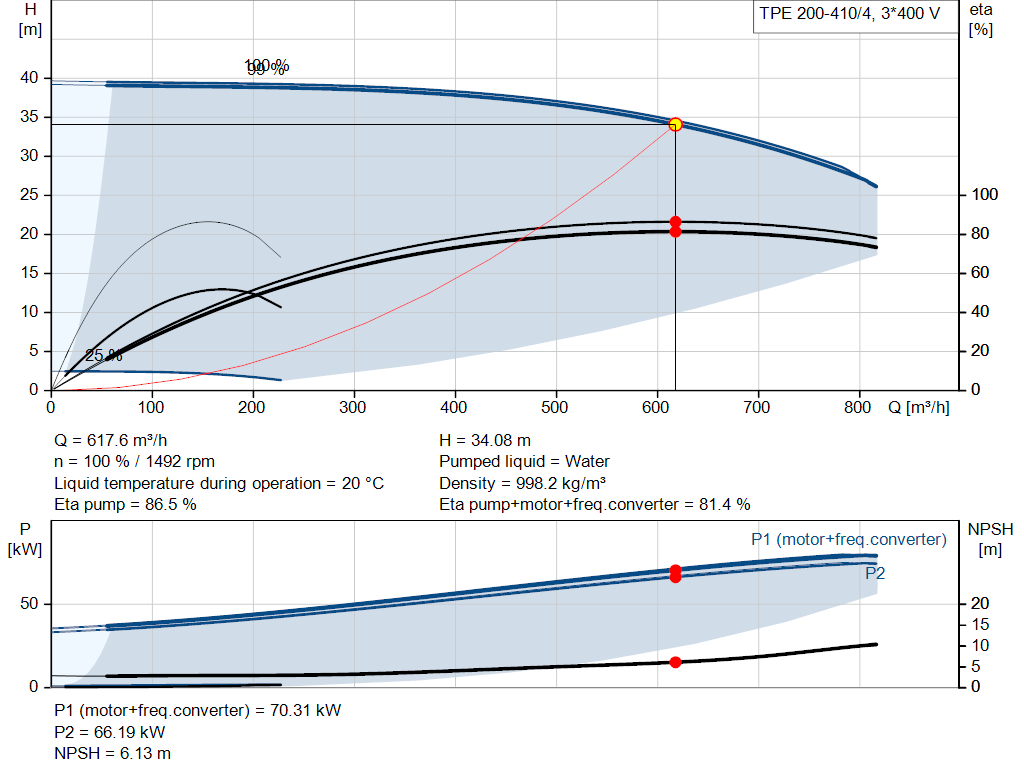

| Nominaal debiet: | 617.6 m³/u |
| Nominale opvoerhoogte: | 34.08 m |
| Werkelijke waaierdiameter: | 337 mm |
| Primaire asafdichting: | DQQE |
| Code voor asafdichting: | DQQE |
| Curve tolerantie: | ISO9906:2012 3B |
| Materialen: | |
| Pomphuis: | Nodulair ijzer |
| Pomp behuizing: | EN-GJS-400-18-LT |
| Pomphuis: | ASTM Grade 60-40-18 |
| Waaier: | Bronze |
| CuSn10-C | |
| Installatie: | |
| Bereik van omgevingstemperatuur: | -10 .. 50 °C |
| Maximale bedrijfsdruk: | 25 bar |
| Max. druk bij toegestane temp: | 25 bar / 140 °C |
| Leidingaansluiting standaard: | EN 1092-2 |
| Type aansluiting: | DIN |
| Grootte van aansluiting: | DN 200 |
| Druktrap voor leidingaansluiting: | PN 25 |

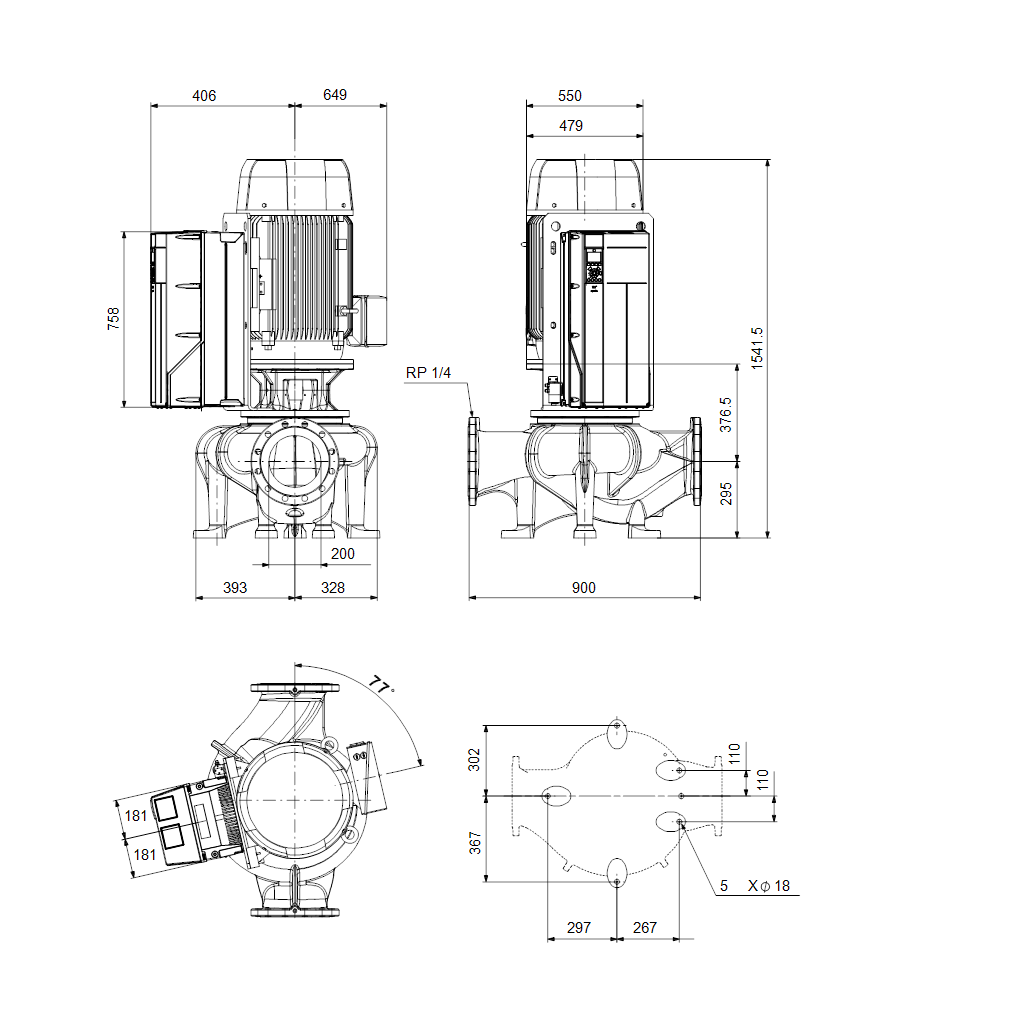

| Inbouwlengte: | 900 mm |
| Flensmaat van de motor: | FF500 |

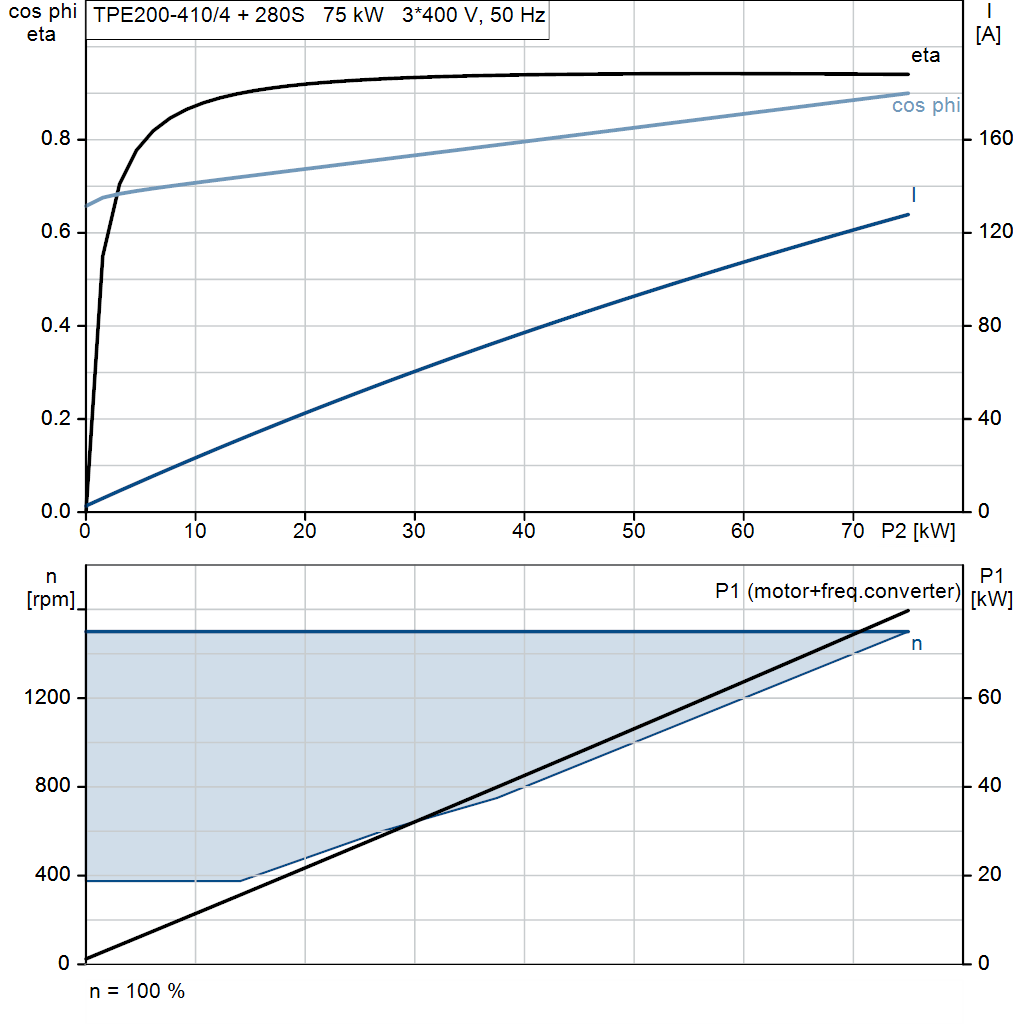

| Elektrische gegevens: | |
| Motortype: | 280S |
| Nominaal vermogen - P2: | 75 kW |
| Netfrequentie: | 50 Hz |
| Nominale spanning: | 3 x 400 V |
| Nominaalstroom: | 134 A |
| Cos phi - vermogensfactor: | 0.97 |
| Nominaal toerental: | 150-1500 omw/min |
| IE efficiëntieklasse: | IE5 |
| Motorrendement bij nominale belasting: | 96.5 % |
| Pooltal: | 4 |
| Dichtheidsklasse (IEC 34-5): | IP55 |
| Isolatie klasse (IEC 85): | F |
| Motor Nr.: | 92669135 |
| Overige: | |
| Minimale Efficiëntie Index, MEI ≥: | 0.70 |
| Netto gewicht: | 874 kg |
| Bruto gewicht: | 1040 kg |
| Transportvolume: | 3.55 m³ |
Reserve onderdelen
| Part Number | Product Name |
|---|---|
| 98164277 | Spare, Plug vent |
| 99208743 | Spare, Wear ring |
